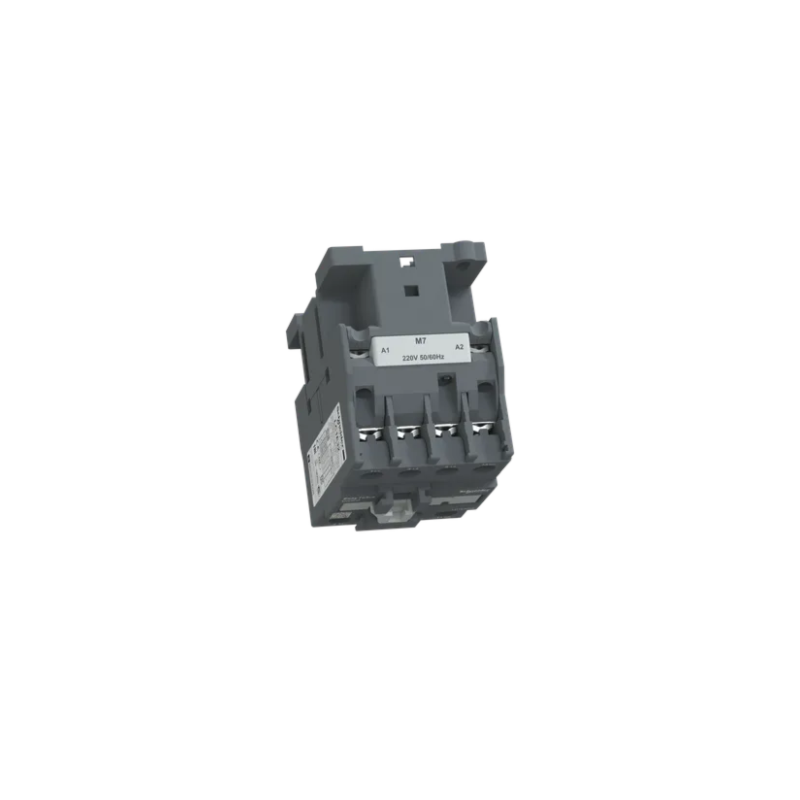

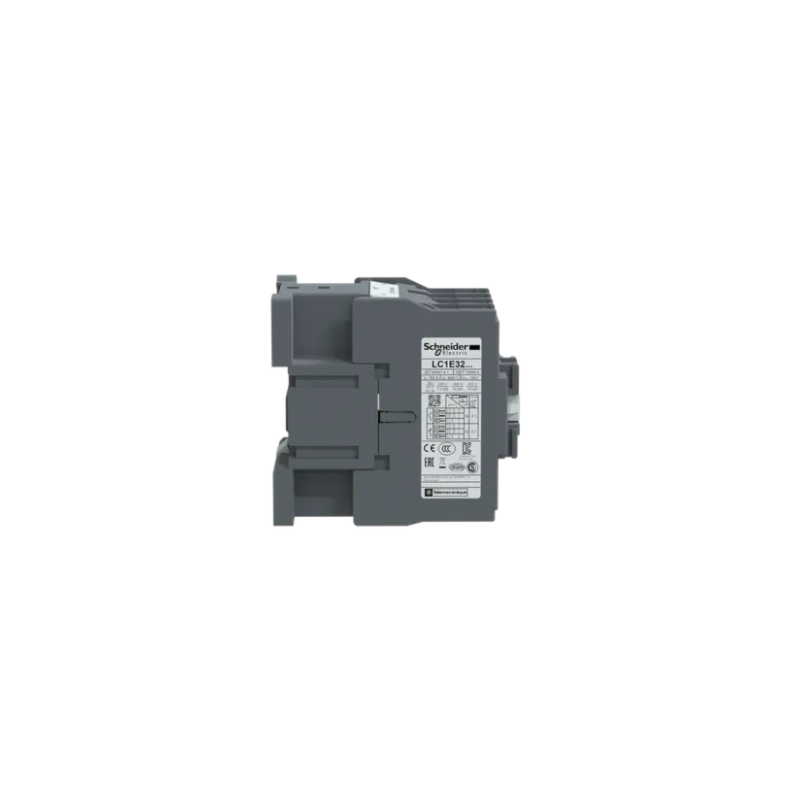

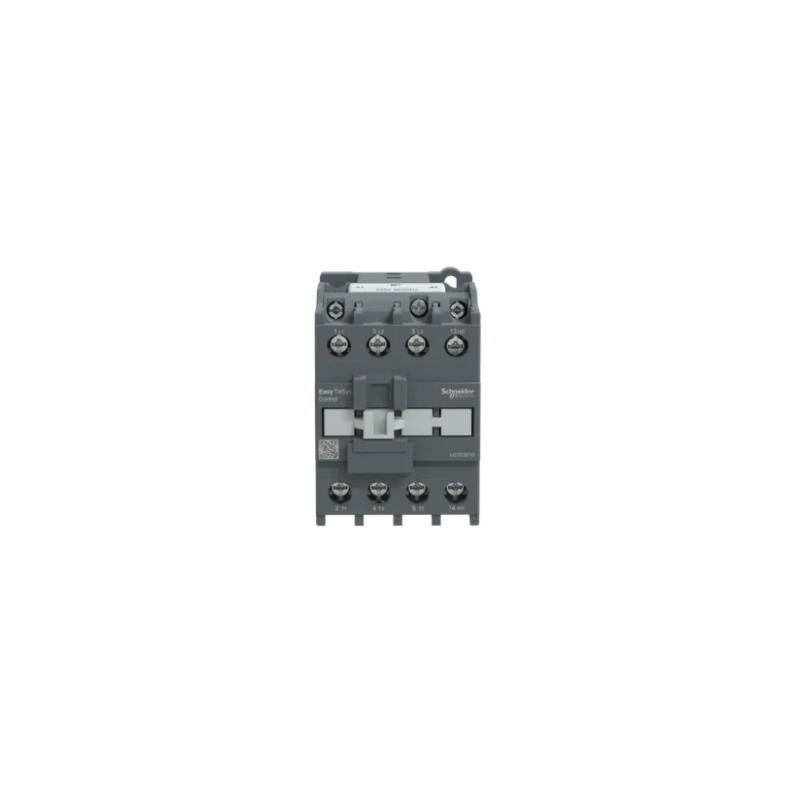

Contator Schneider LC1E-3210M7 32A 1NA 220VCA

Avalie

Contator Schneider LC1E-3210M7 32A 1NA 220VCA

Name: Contator Schneider LC1E-3210M7 32A 1NA 220VCA
Brand: Schneider
SKU: 82406
Price: 298.96 BRL
Availability: InStock

SKU 82406

Aproveite, ainda temos 1 item no estoque

R$ 298,96

Quantidade

Comprar

Cartão

1 x sem juros de R$ 298,96 no Cartão

2 x sem juros de R$ 149,48 no Cartão

3 x sem juros de R$ 99,65 no Cartão

4 x sem juros de R$ 74,74 no Cartão

5 x sem juros de R$ 59,79 no Cartão

Consulte frete e prazo de entrega

Digite seu CEP:
Não sabe o CEP?

INFORMAÇÕES
DADOS TÉCNICOS

Contator EasyPact TVS 3 pólos para aplicações de motores até 32A 15kW@440V. Ele fornece uma bobina CA de 220 V 50/60 Hz, contatos auxiliares integrados 1NA, conexões de alimentação e controle por terminais de grampo de parafuso. Largura de 56 mm para taxas de operação padrão de até 1800 ciclos por hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade elétrica AC-3 de 1 milhões de ciclos e durabilidade mecânica de 8 milhões de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado em trilho DIN, sem redução de até 3000m de altitude. Certificado multipadrões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).

linha	Easy TeSys
Linha de produto	Easy TeSys Control
Tipo de produto ou componente	Contator
Nome abreviado do dispositivo	LC1E
aplicação do contator	Controle do motor Carga resistiva
Categoria de uso	CA-3 AC-3e CA-1
Descrição de polos	3P
[Ue] tensão de operação nominal	Circuito de potência: <= 690 V CA 50/60 Hz
[Ie] corrente nominal de operação	32 A (at <55 °C) at <= 440 V CA CA-3 for circuito de potência 32 A (at <55 °C) at <= 440 V CA AC-3e for circuito de potência 50 A (at <55 °C) at <= 440 V CA CA-1 for circuito de potência
[Uc] control circuit voltage	220 V CA 50/60 Hz

alimentação do motor kW	7,5 kW at 220..0,230 V CA 50/60 Hz 15 kW at 380..0,400 V 15 kW at 415 V 15 kW at 440 V 18,5 kW at 500 V 18,5 kW at 660...690 V
composição de contatos de polos	3 NA
[Ith] corrente térmica ao ar livre convencional	50 A (at 55 °C) for circuito de potência
capacidade de fechamento nominal Irms	320 A at 440 V CA for circuito de potência conforming to IEC 60947-4-1
capacidade de corte nominal	256 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] corrente nominal de curta duração admissível	260 A 40 °C - 10 s for circuito de potência 138 A 40 °C - 60 s for circuito de potência 60 A 40 °C - 600 s for circuito de potência
classificação do fusível associado	10 A gG at <= 690 V coordination tipo 1 for circuito de controle conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tipo 1 for circuito de potência
impedância média	2,5 MOhm - Ith 50 A 50 Hz for circuito de potência
dissipação de alimentação por polo	2 W CA-3 5 W CA-1
[Ui] tensão de isolamento nominal	690 V para IEC 60947-4-1
Categoria de sobretensão	III
Grau de poluição	3
[Uimp] tensão nominal suportável de impulso	6 kV bobina não conectada ao circuito de potência conforme IEC 60947
durabilidade mecânica	8000000 ciclos
durabilidade elétrica	1000000 ciclos CA-3 350000 ciclos CA-1
tipo do circuito de controle	CA a 50/60 Hz
limites de tensão de circuito de controle	0,85...1.1 Uc -5…55 °C funcionamento 50/60 Hz 0,3...0,6 Uc -5…55 °C saída 50/60 Hz
potência de irrupção em VA	95 VA 50 Hz cos phi 0,75 (at 20 °C) 95 VA 60 Hz cos phi 0,75 (at 20 °C)
consumo de potência de manutenção em VA	8,3 VA 50 Hz cos phi 0,3 (at 20 °C) 8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
dissipação de calor	2…3 W for circuito de controle
tempo de funcionamento	12...22 ms no fecho 4...19 ms na abertura
Maximum operating rate	1800 cic/h 60 °C
conexões - terminais	Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - cable stiffness: Sólido Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1…6 mm² - cable stiffness: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo
torque de aperto	Circuito de controle: 1,2 N.m Circuito de potência: 2,1 N.m
Contato Auxiliar	1 NA
tensão de comutação mínima	17 V for circuito de controle
corrente de comutação mínima	5 mA for circuito de controle
resistência de isolamento	> 10 MOhm for circuito de controle
tempo não sobreposto	1,5 ms na energização on-delay contato 1,5 ms na desenergização on-delay contato
Suporte de montagem	Trilho DIN Placa

Normas	IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1
Certificações do produto	EAC CE
grau de proteção IP	IP2x para IEC 60529
tratamento de proteção	TH (graus de Poluição 3) para IEC 60068-2-30 teste Db
temperatura ambiente do ar admissível ao redor do dispositivo	-20…70 °C a Uc -60…80 °C armazenamento -5…55 °C operação
altitude de funcionamento	3000 m Sem redução de valor
Resistência a incêndios	850 °C conforme IEC 60695-2-1
força mecânica	Vibrações contator aberto (1,5 Gn, 5 ... 300 Hz) Vibrações contator fechado (3 Gn, 5...300 Hz) Choques contator fechado (10 Gn para 11 ms) Choques contator aberto (6 Gn para 11 ms)
Altura	84 mm
Largura	56 mm
Profundidade	86 mm
Peso líquido	0,45 kg
